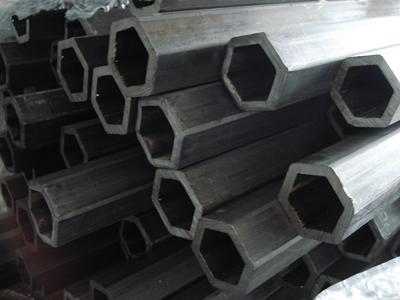

精密異型管的成形過程涉及多種工藝和技術，其質量和效率取決于材質、成形方法、設備精度及質量控制措施。以下是詳細分析：

一、核心成形工藝及適用場景

1. 冷拔法

• 原理：通過拉拔機對坯料施加拉力，使其通過模具孔口，形成精密異型管。

• 適用場景：小口徑（如外徑≤100mm）、高精度（公差±0.01mm）、薄壁（壁厚≤3mm）異型管，如醫療器械用管。

• 優勢：尺寸精度高，表面光潔度好。

• 案例：特斯拉Model 3電池模組冷卻管采用冷拔工藝，確保散熱效率。

2. 滾壓成型

• 原理：利用滾壓工具對坯料進行逐步塑性變形，形成連續曲線形狀。

• 適用場景：厚壁（壁厚≥5mm）、大截面異型管，如石油輸送管。

• 優勢：可生產復雜截面形狀，材料利用率高。

• 案例：中石化項目中使用的雙凸形異型管，通過滾壓成型優化抗腐蝕性能。

3. 焊接法

• 原理：將切割、彎曲后的板材或管材焊接成異型管。

• 適用場景：大尺寸（外徑≥500mm）、復雜結構異型管，如建筑幕墻支架。

• 優勢：靈活性高，可定制特殊形狀。

• 案例：上海中心大廈鋼結構采用焊接異型管，提升抗風壓能力。

4. 液壓成型

• 原理：通過高壓液體在模具中塑形，適用于高精度、復雜截面異型管。

• 適用場景：航空器液壓管路、換熱器管束。

• 優勢：成形速度快，尺寸一致性好。

• 案例：波音787飛機油路系統采用液壓成型異型管，減重20%。

二、關鍵設備與技術

三、質量控制措施

1. 原材料檢測：

• 光譜分析：確保化學成分符合標準（如304不銹鋼Cr含量≥18%）。

• 超聲波探傷：檢測內部裂紋，不合格品淘汰率≥3%。

2. 成形過程監控：

• 在線測厚儀：實時調整壁厚公差（如從±0.05mm優化至±0.02mm）。

• 紅外測溫：控制軋制溫度（如不銹鋼加工溫度≤800℃）。

3. 成品檢測：

• 三坐標測量儀：檢測截面形狀精度（誤差≤0.02mm）。

• 水壓試驗：驗證承壓能力（如石油管試驗壓力≥10MPa）。

四、常見問題及解決方案

五、采購與定制建議

1. 明確需求：

• 提供詳細參數（材質、規格、精度、表面處理）。

• 參考案例：醫療器械用管需醫用級不銹鋼+電解拋光。

2. 供應商選擇：

• 產業集群地：江蘇張家港（冷拔管）、山東聊城（焊接管）。

• 認證標準：優先選擇通過ISO 9001、API 5L認證的廠商。

3. 交貨周期：

• 常規規格：7-15天（庫存充足）。

• 定制產品：20-30天（含模具開發）。

如需具體報價或技術方案，建議提供材質、規格（外徑/壁厚）、用途及精度要求，以便進一步匹配供應商資源。
