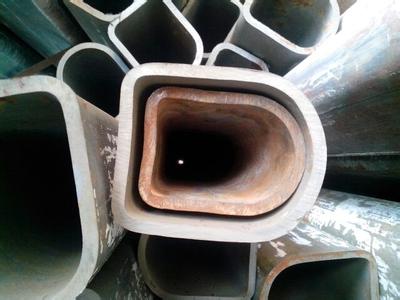

異型管的連接方式需根據其材質、截面形狀、使用場景及受力要求綜合選擇，以下從機械連接、焊接、粘接與密封、快速裝配四大類方法展開分析，并給出典型應用場景與注意事項：

一、機械連接：可拆卸與高精度場景******

1. 螺紋連接

• 適用類型：帶內螺紋或外螺紋的異型管（如六角管、D型管）。

• 連接方式：

• 直接旋合：通過管端外螺紋與配件內螺紋直接旋緊，適用于低壓、低頻振動場景。

• 螺紋+密封圈：在螺紋處纏繞生料帶或加裝O型圈，提升密封性，常用于液壓系統。

• 優勢：可拆卸、安裝便捷。

• 局限：螺紋加工精度要求高，異型截面可能導致應力集中。

2. 卡套式連接

• 適用類型：中小口徑金屬異型管（如橢圓管、梯形管）。

• 連接方式：

• 卡套+螺母：卡套內錐面壓緊管壁，螺母鎖緊，形成密封，常見于精密儀器管路。

• 優勢：密封性好、耐高壓（可達40MPa）、抗振動。

• 局限：需專用工具安裝，異型管需定制卡套。

3. 法蘭連接

• 適用類型：大口徑或高壓異型管（如變截面波紋管、異壁厚方管）。

• 連接方式：

• 平焊法蘭：管端與法蘭焊接后，通過螺栓緊固，適用于常壓流體。

• 對焊法蘭：管端與法蘭坡口對焊，強度更高，用于高溫高壓工況。

• 優勢：可拆卸、強度高、適應復雜介質。

• 局限：成本高、體積大。

4. 脹緊連接

• 適用類型：薄壁異型管（如不銹鋼異型裝飾管）。

• 連接方式：

• 液壓脹管：通過高壓液體使管端膨脹，嵌入套筒內壁，形成過盈配合。

• 機械脹管：利用脹珠或滾輪徑向擴張管端。

• 優勢：無熱影響區、連接強度高。

• 局限：需專用設備，異型截面需定制脹頭。

二、焊接：高強度與******性連接

1. 熔化焊（TIG/MIG/MAG）

• 適用類型：同材質或異種金屬異型管（如碳鋼與不銹鋼異型過渡管）。

• 連接方式：

• TIG焊（氬弧焊）：適用于薄壁異型管，焊縫成型美觀，熱影響區小。

• MIG/MAG焊：適用于中厚壁異型管，效率高，但飛濺較大。

• 優勢：強度高、密封性好、適應全位置焊接。

• 局限：異型截面需專用夾具定位，焊后可能變形。

2. 壓力焊（電阻焊/摩擦焊）

• 適用類型：批量生產的小截面異型管（如微型醫療器械用異型管）。

• 連接方式：

• 電阻對焊：通過電流加熱管端至塑性狀態后加壓焊接，效率高。

• 摩擦焊：利用摩擦熱使管端塑性化后頂鍛焊接，接頭質量穩定。

• 優勢：無需填充材料、變形小、適合自動化生產。

• 局限：設備成本高，異型管需定制電極或摩擦頭。

3. 釬焊

• 適用類型：薄壁異型管或異種金屬連接（如銅-鋼異型換熱管）。

• 連接方式：

• 硬釬焊：使用銀基、銅基釬料，焊接溫度高于450℃，接頭強度高。

• 軟釬焊：使用錫基釬料，適用于電子設備用微型異型管。

• 優勢：熱影響區小、可連接異種金屬。

• 局限：接頭耐高溫性差，需嚴格控制間隙與表面清潔度。

三、粘接與密封：非金屬或特殊場景

1. 結構膠粘接

• 適用類型：塑料異型管（如PVC異型排水管）或輕載金屬異型管。

• 連接方式：

• 環氧樹脂膠：固化后強度高，耐化學腐蝕，適用于戶外設備。

• 丙烯酸酯膠：固化速度快，適用于流水線生產。

• 優勢：無應力集中、可連接異種材料。

• 局限：耐溫性差（一般≤120℃），長期耐老化性需驗證。

2. 密封圈+機械固定

• 適用類型：需頻繁拆裝的異型管（如實驗室設備用異型管）。

• 連接方式：

• O型圈+卡箍：通過卡箍壓縮O型圈實現密封，適用于低壓流體。

• 泛塞封+螺紋壓蓋：利用彈簧蓄能密封圈，適用于高溫高壓工況。

• 優勢：密封可靠、拆裝方便。

• 局限：異型截面需定制密封圈槽。

四、快速裝配：模塊化與應急場景

1. 快速接頭

• 適用類型：需要頻繁拆裝的異型管（如液壓測試臺、應急搶修設備）。

• 連接方式：

• 推入自鎖式：管端插入接頭后自動鎖緊，適用于小口徑管。

• 旋扣式：通過旋轉接頭實現鎖緊，適用于大口徑或高壓管。

• 優勢：裝配速度快（≤5秒）、無需工具。

• 局限：成本較高，耐壓等級有限。

2. 彈性卡扣連接

• 適用類型：輕載或裝飾性異型管（如家具用異型鋁管）。

• 連接方式：

• 彈簧片卡扣：通過彈簧片彈性變形卡入管端凹槽，實現快速連接。

• C型環抱箍：利用C型環的彈性抱緊管端，適用于薄壁管。

• 優勢：結構簡單、成本低。

• 局限：連接強度較低，僅適用于非承壓場景。

五、異型管連接的關鍵注意事項

1. 截面適配性：異型管需定制連接件（如卡套、法蘭），避免應力集中導致失效。

2. 定位與夾緊：焊接或機械連接時，需設計專用工裝保證異型管同心度與垂直度。

3. 密封設計：異型截面可能增加泄漏風險，需采用雙O型圈、金屬墊片等冗余密封。

4. 強度校核：連接處需進行有限元分析（FEA），確保應力分布均勻，避免局部屈服。
